Box fläktkonvektor
Nya Box-fläktkonvektorn – säkerhet utan kompromisser
- DoubleSafe – för fastighetens säkerhet.
- ViralSafe-filter bidrar till renare inomhusluft.
- VariPro fjärrstyrning optimerar inneklimatet.
- EPD-certifikat – ett steg mot större hållbarhet i byggande.
För alla behov

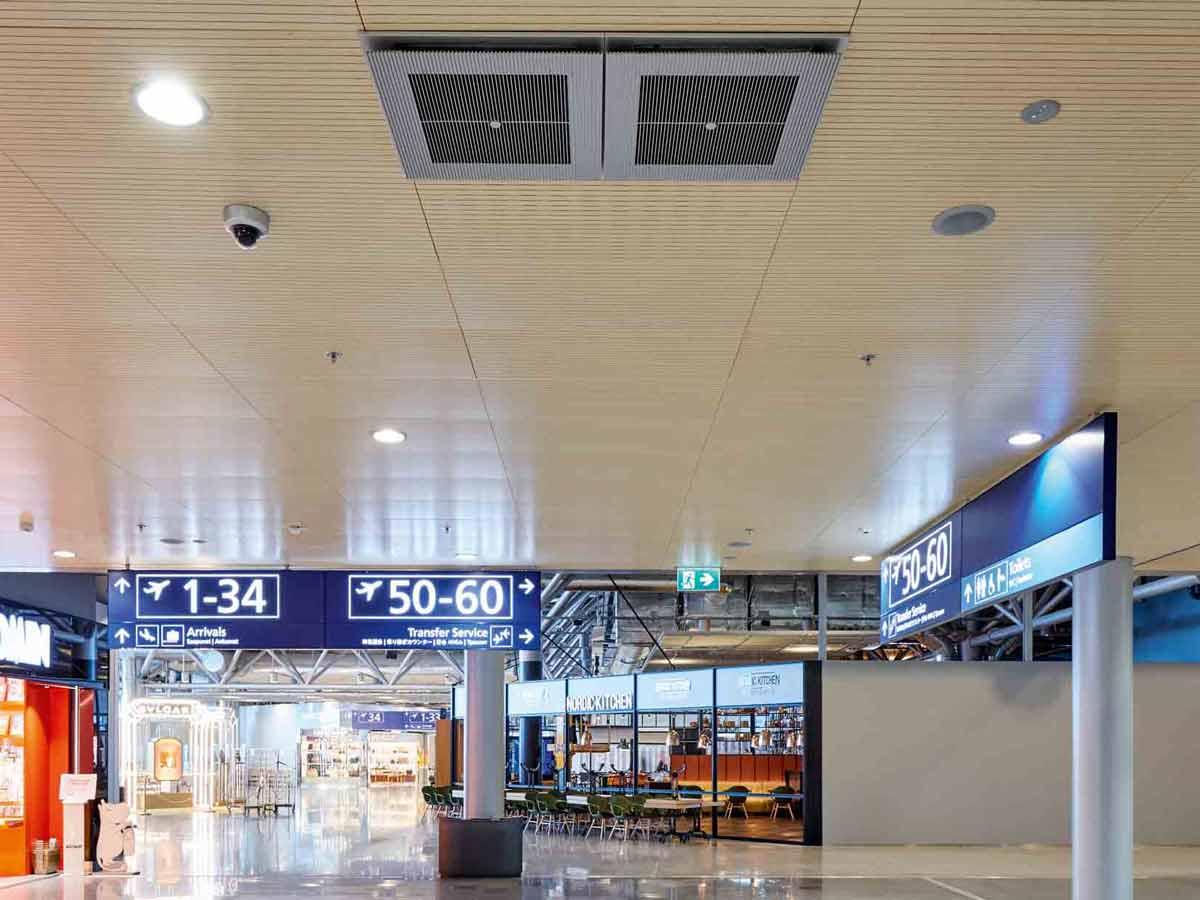

Box fläktkonvektor är designad efter prestandakrav för offentliga vistelseutrymmen. Fläktkonvektorn passar både 2- och 4-rörssystem och fungerar effektivt i såväl kondenserande system som torrkylsystem, fjärrkyla- och geoenergisystem.
Aggregatet dimensioneras objektspecifikt med urvalsprogrammet Option, vilket säkrar optimal batteristorlek och luftflöde för varje system.

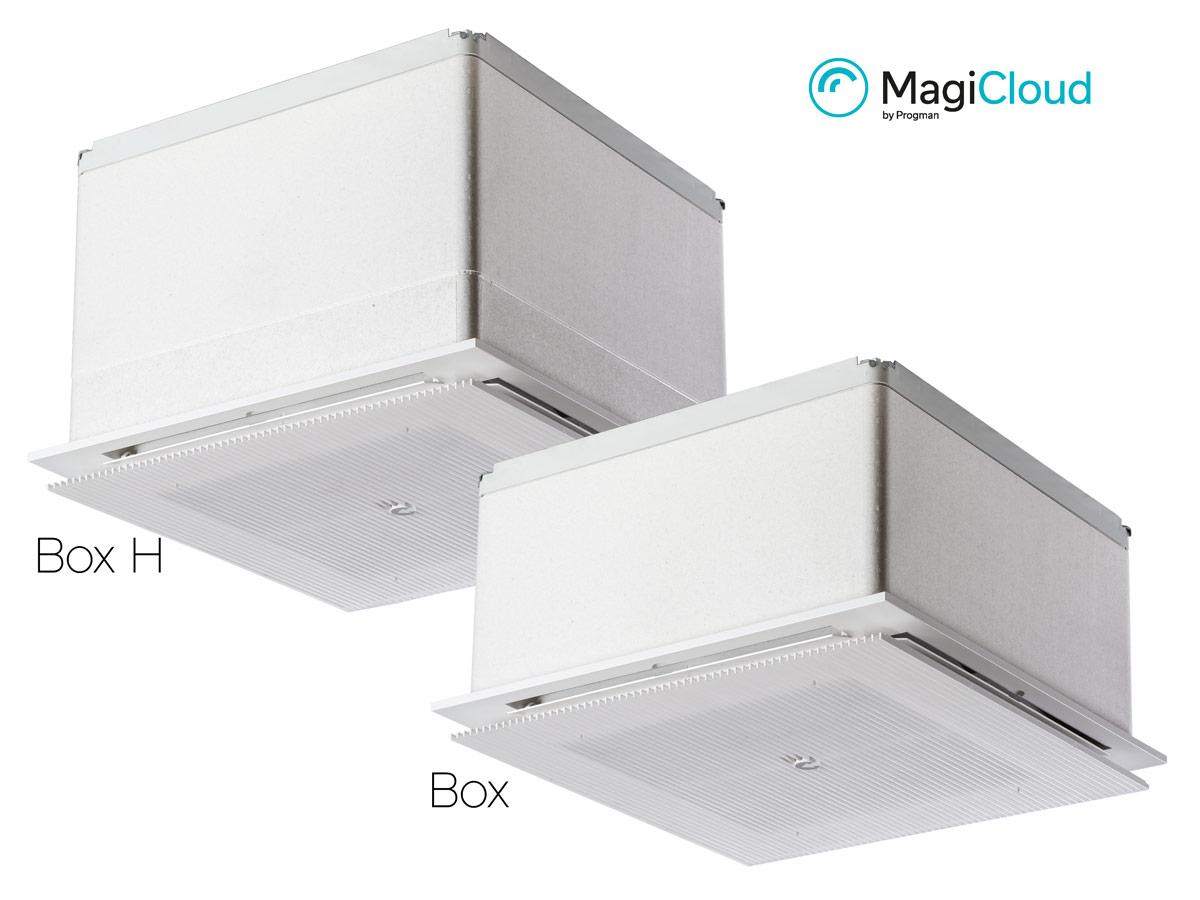

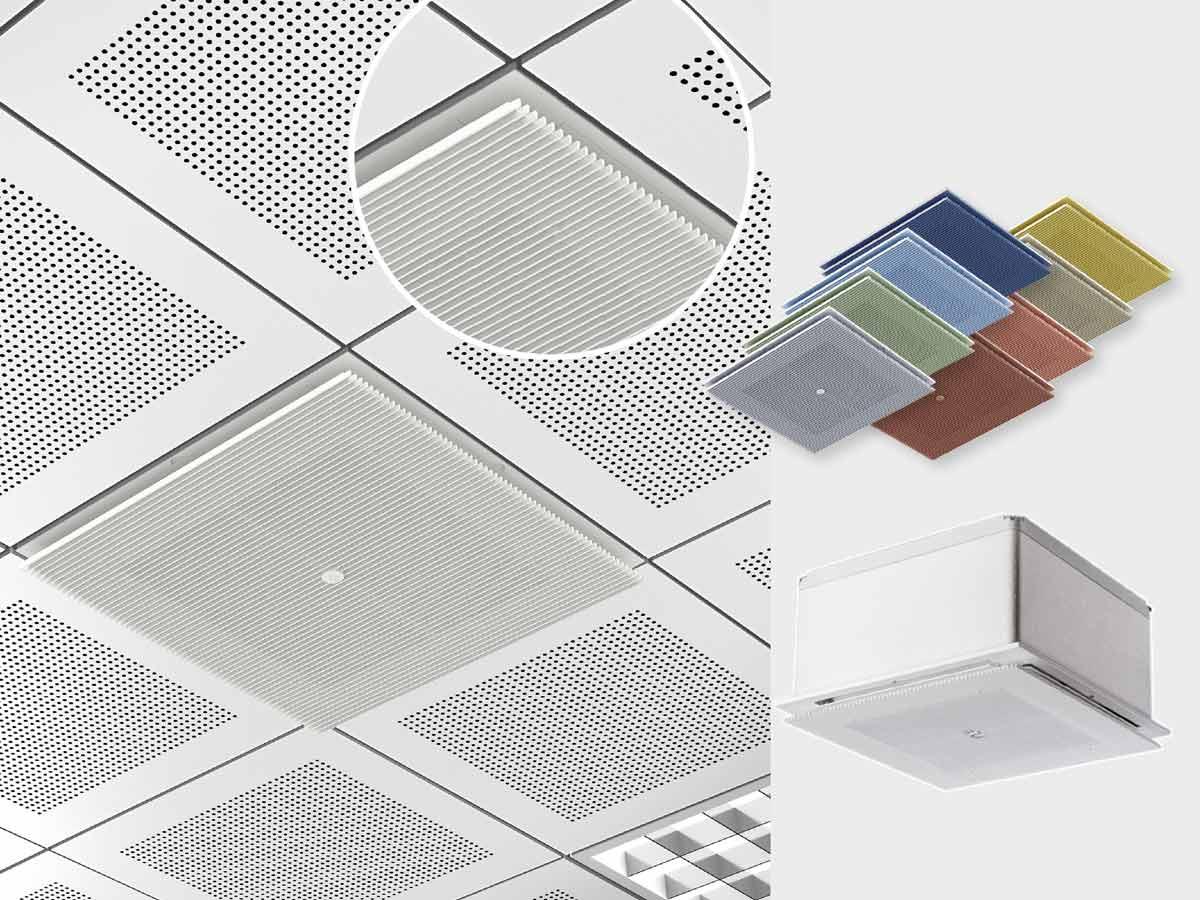

Box-serien kommer i två storlekar: Mono (598×598 mm) och Double (1198×598 mm). Tack vare det moderna InLine-gallret kan aggregaten installeras estetiskt och diskret som en del av undertakets standardmoduler. Gallrets standardfärg är RAL 9003 men kommer också i ett stort urval tillvalsfärger som får gallret att smälta in i arkitekturen. Vid frihängande installering finns ett stilrent dekorhölje som ger ett enhetligt och elegant utseende.
EPD-certifierad – ett ansvarsfullt val
Våra beräkningar av koldioxidavtrycket är alltid transparanta. Ansvarstagande är inte bara löften – det är aktiva handlingar.
Energieffektiv och tyst
Box fläktkonvektorn ger hög kyleffekt med minimal energiförbrukning. Batteriet har optimerad värmeöverföringsyta och filterytan är 2,5 gånger större än ett traditionellt planfilter, vilket ger effektiv kylning med lägre ljudnivå och energianvändning.
Fem justerbara lägen säkrar låg ljudnivå vid drift. Intelligent fläktteknik justerar luftflödet steglöst efter det aktuella värme- eller kylbehovet och ger ett behagligt inomhusklimat utan buller.
Automationssystemet VariPro anpassar sig efter lokalen och reglerar rumstemperaturen exakt.
Automaatio
| Funktion | VariPro-ALC | VariPro-MBC |
|---|---|---|
| Styrsignal | 0…10V / 24V | Modbus RTU |
| Justerbar EC-fläkt | x | x |
| Styrning via byggnadsautomation | x | x |
| Fellarmsrelä läsbart via byggnadsautomation | x | x |
| Styrsignal ut (Digital OUT), t.ex. för extern cirkulationspumpstyrning | x | x |
| Diagnostik (Analog IN / Digital IN), t.ex. RH-mätning | x | |
| Energiövervakning(1 | x | |
| Rumsregulator | HLS-44 | VariPro WiFi |
| Fellarmsrelä läsbart via rumsregulator | x | |
| Anpassningsbar display på rumsregulator | x | |
| WiFi-fjärrstyrning av rumsregulator | x | |
| Övervakning av servicebehov och förhandsvarningar via rumsregulator | x | |
| Ändring av enhetsinställningar efter installation | x | |
| 1) Läsbar via byggnadsautomation och/eller VariPro WiFi-rumsregulator när ett tryckoberoende ventilval är aktiverat. |
Enkel installation
Box fläktkonvektorn är designad för snabb och smidig installation. Varje aggregat testas och konfigureras på fabriken före leverans, vilket snabbar upp installationen och säkrar full kompatibilitet.
Aggregaten kan monteras direkt i taket i sin transportförpackning som samtidigt fungerar som skydd för aggregatet medan byggande pågår. Konvektorn ansluts till byggnadens elnät med stickpropp. Fastighetsautomation ansluts till väggregulatorn som genom snabbkontakt kopplas till aggregatet. VariPro-rumsregulatorns Start Up Wizard-verktyg möjliggör enkel driftsättning och testning. Installationer som normalt tar flera timmar kan nu genomföras på trettio minuter, vilket sparar kostnader.
Option produktvalsprogrammet
Option-programmet är utvecklat för att underlätta val och dimensionering av produkter. Användaren får tillgång till detaljerade ritningar, elschemor, funktionsschemor och tekniska urval. Option produktvalsprogrammet kräver registrering som beviljas till VVS-projektörer.
Chillers plugin
Intelligenta objekt och teknisk information direkt in i din projektering. Option produktvalsprogrammet integrerar sömlöst med MagiCad och Revit via Chillers plugin. Produktvalsprogrammet öppnas som popup i MagiCad eller Revit, där du kan göra dina urval på vanligt sätt. Pluginen tillhandahåller rätt objekt och den tekniska information som krävs för nätberäkningar och BIM-modellering.
MagiCloud-objekt
Vi integrerar nya MagiCloud-objekt direkt i Option. Länken för nedladdning finns i rapporten för datakörningen.
OBS! Välj rätt aggregatstorlek i MagiClouds ”Variants”-rullgardinsmeny, t.ex. BOX 160-2.
- Välj önskad produkt
- Skapa rapporten
- Ladda ner datakörning (PDF)
- Klicka på länken i urvalsprogrammet för att gå direkt till rätt MagiCloud-objekt
Hela BIM-biblioteket finns också tillgängligt direkt via MagiCloud eller MagiCAD.
