Block front puhallinkonvektori

Tutustu nyt BLOCK front -puhallinkonvektorin
videoesittelyyn ja huomaa sen upeat tekniset ominaisuudet



Huoltoluukuton – sulautuu arkkitehtuuriin

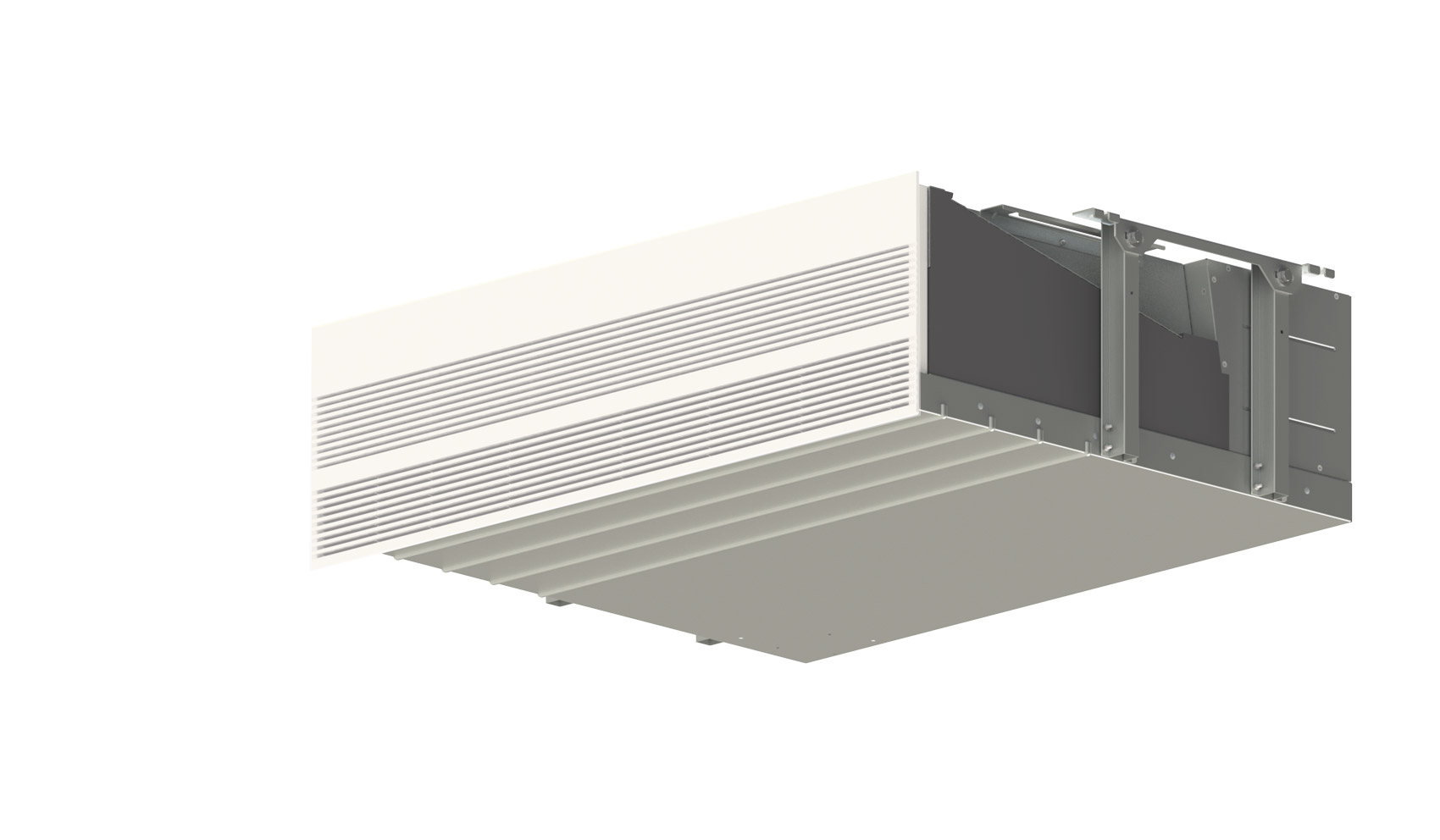

BLOCK front on uuden sukupolven puhallinkonvektori otsapuhallukseen. Koneelle tyypillisiä kohteita ovat asuinkerrostalot, hotellihuoneet ja toimistot.

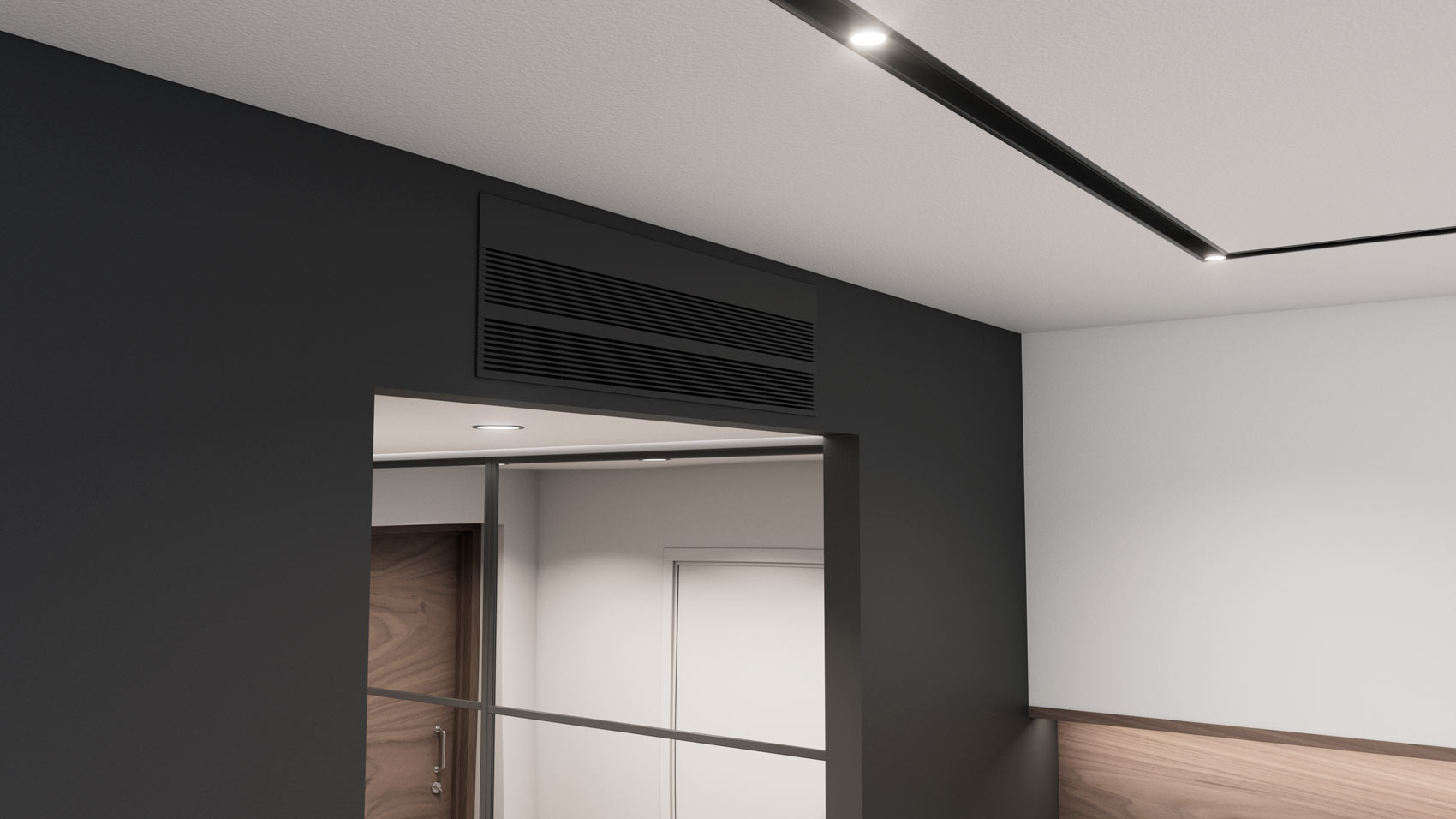

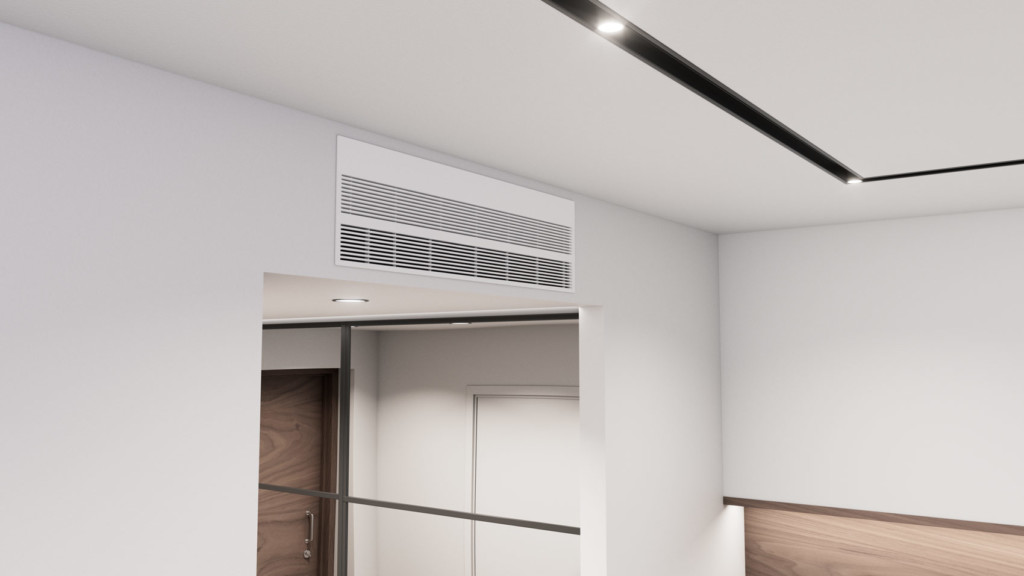

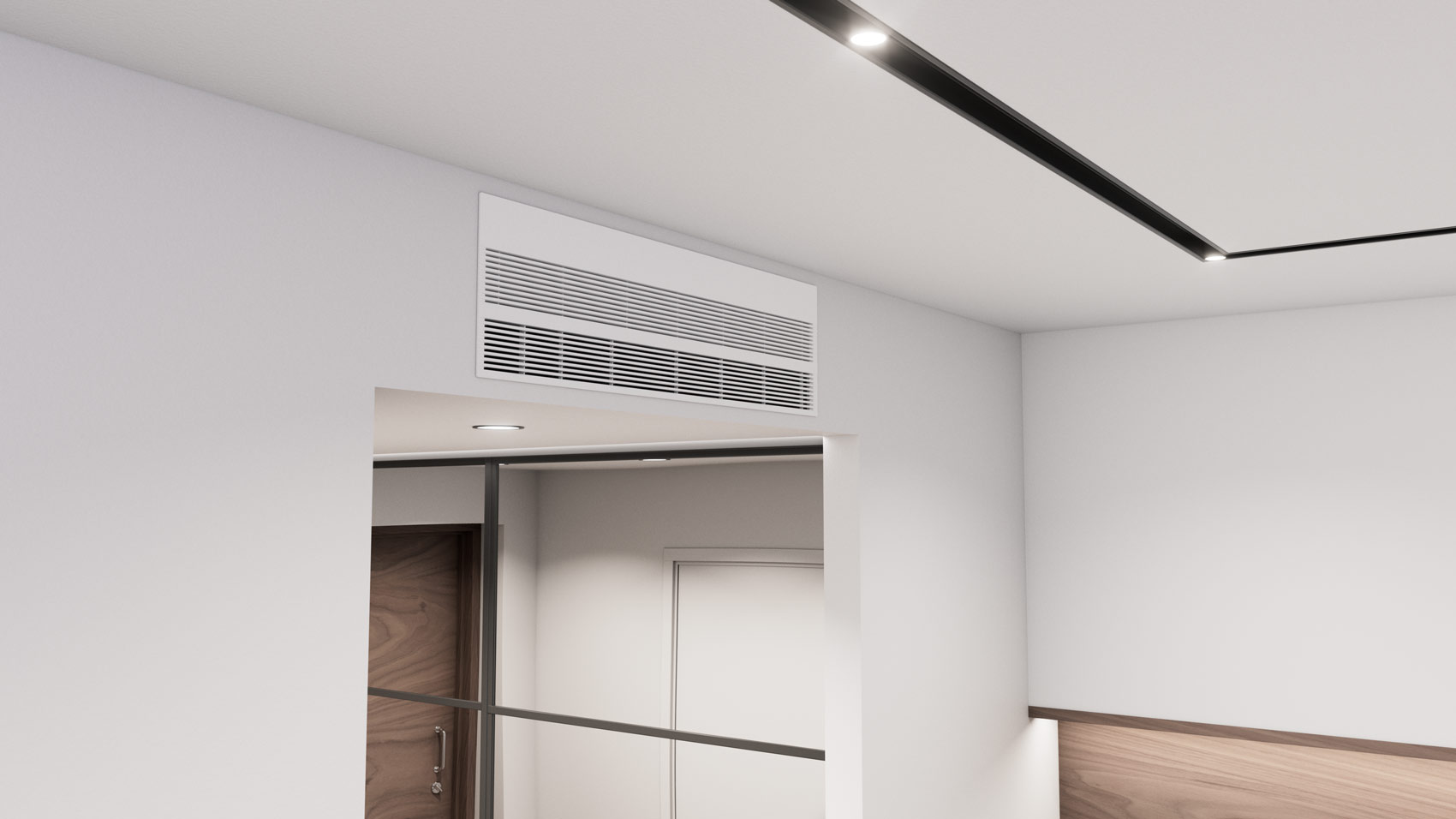

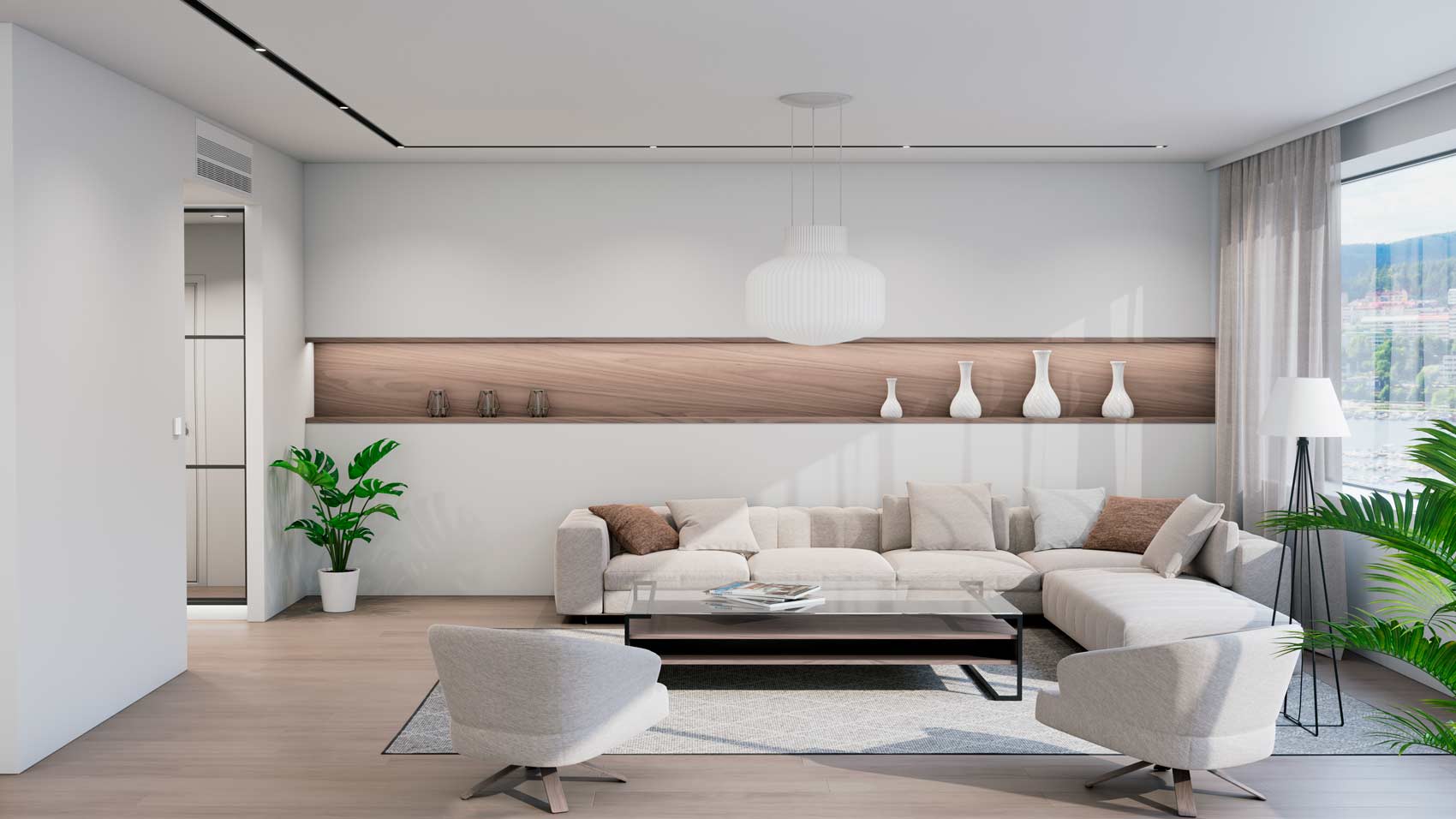

BLOCK front puhallinkonvektori ei tarvitse huoltoluukkua. Se jättää alakaton ehjäksi sulautuen linjakkaasti oleskelutilaan. Konvektorin ainoa näkyvä osa on tyylikäs säleikkö, jonka värityksen voi valita huoneen arkkitehtuurin mukaan.

Huoltoluukuttomuus antaa vapaammat kädet laitteen sijoitukselle ja muulle tekniikalle sekä säästää työaikaa, sillä huoltoluukun suunnittelu ja rakentamistyövaiheet jäävät pois.

Uusi Easy Klik -asennustapa ja helppo huollettavuus

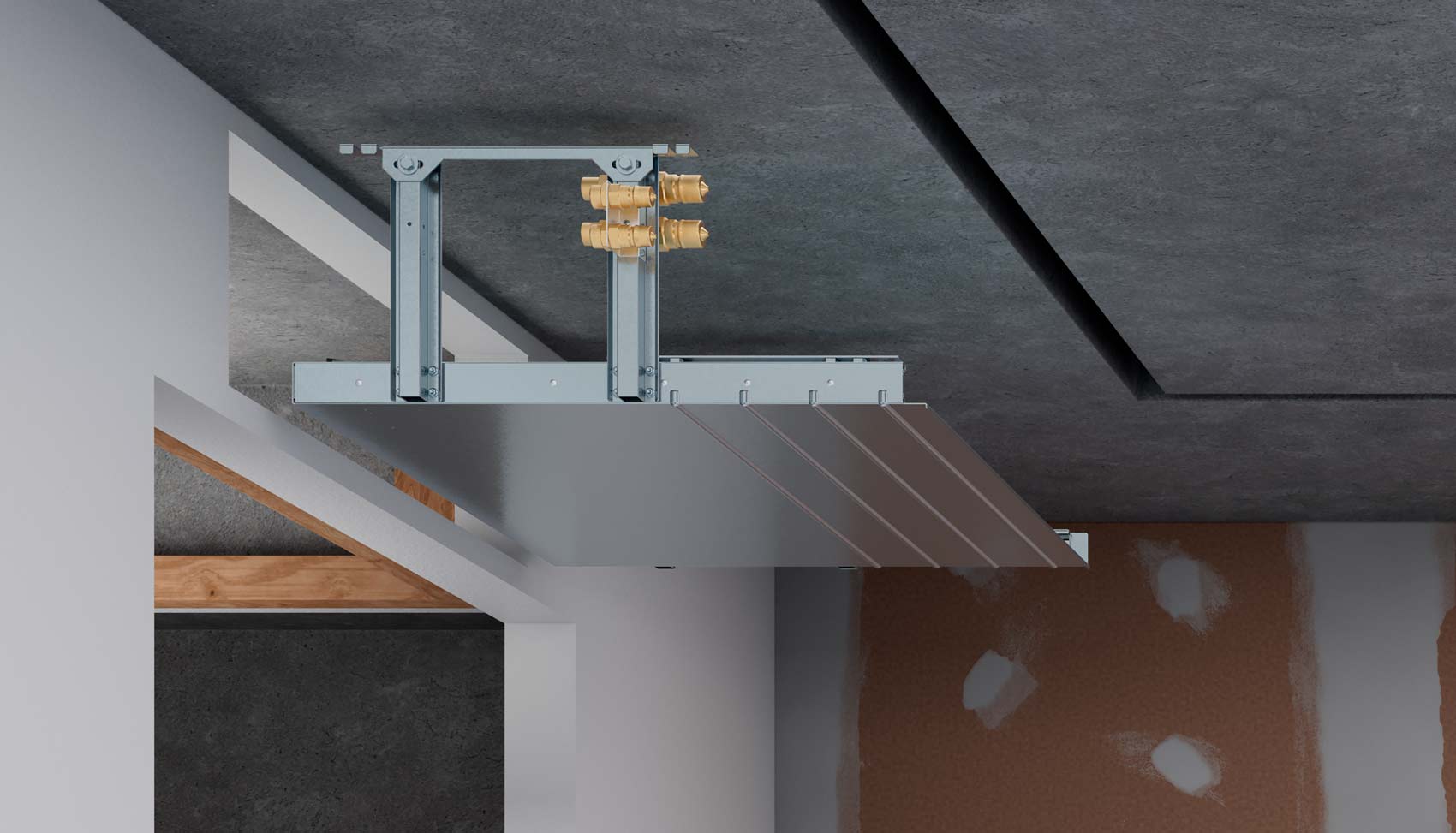

BLOCK front malli koostuu erillisestä asennusrungosta ja itse puhallinkonvektorista. Tämä mahdollistaa kaksivaiheisen asennuksen. Asennusrunko voidaan esiasentaa kohteeseen vesi- ja sähköliitäntöineen ja puhallinkonvektori kytkeä paikalleen  vasta, kun sille on tarve.

Varastosta heti saatavat asennusrungot tuovat joustoa työvaiheiden tekemiseen ja aikataulutukseen. Itse konvektorit eivät sido pääomaa ja laite pysyy puhtaana rakennusaikana.

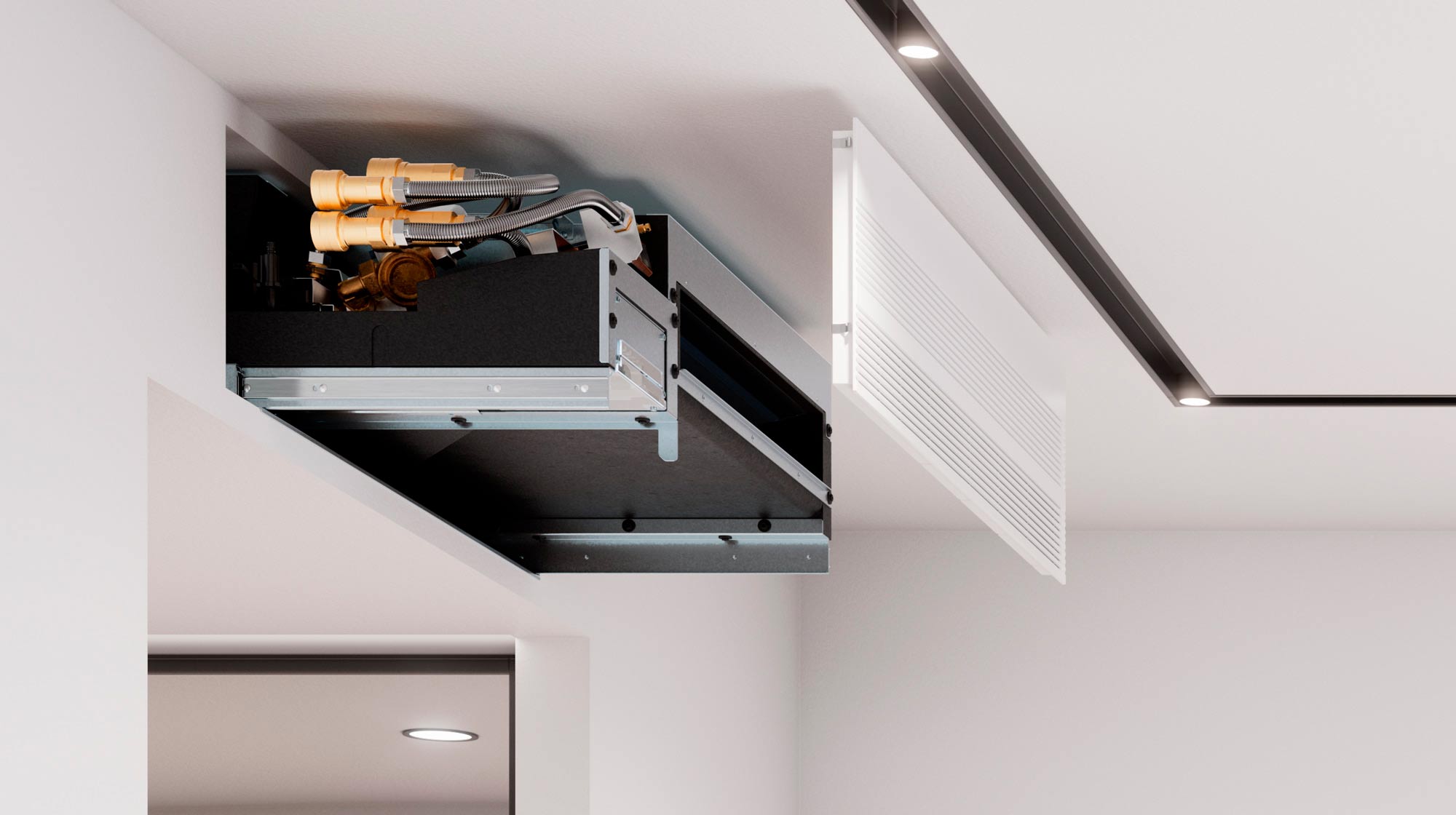

Laitteen kytkennät on toteutettu pikaliittimin ja ne on sijoitettu siten, että niihin pääsee käsiksi säleikön kautta. Pikaliitokset mahdollistavat konvektorin liu’utuksen kiskoja pitkin ulos seinäpinnasta. Näin asennus, huolto sekä tarvittaessa irrotus käyvät vaivattomasti.

Automaatio vaivattomasti parametroituihin laitteisiin

Hienosäätö toteutetaan älykkäällä automaatiolla. Näin kohteessa saavutetaan haluttu jäähdytysteho tarkasti ja hiljaisesti.

Chiller puhallinkonvektoreihin ohjelmoidaan kohteen parametrit jo tehtaalla ja laitteet testataan tarkasti ohjelmistotyökalulamme ennen pakkausta.

Automaatiota ohjataan seinäsäätimellä, joka yhdistetään helposti konvektoriin ”Star Up Wizard” -työkalun avulla. Käyttöönottotyökalu takaa nopean käyttöönoton. Se konfiguroi seinäsäätimen automaattisesti siihen liitettävän konvektorin parametrien mukaiseksi.

ToimintoVari ProVari
Säädettävä nopeuksinen EC puhallinKylläKyllä
OhjausviestiModbus RTUAnaloginen (0-10V/24V)
SeinäsäätimetVari PROChiller Varitec tai muu analoginen säädin
Ohjaus rakennusautomaatiostaKyllä
Kyllä
Energian kulutuksen seurantaKyllä
Ei
Diagnostiikka (esim. veden lämpötila, puhaltimen toiminta)Kyllä
Ei
Vikahälytykset (huonesäätimelle)Kyllä (valittavissa päällä/pois)
Ei
Vikahälytykset (rakennusautomaatio)Kyllä
Kyllä
Huollon tarpeen seuranta ja ennakkohälytyksetKyllä
Ei
Mukautettava näyttö (huonesäädin)Kyllä
Ei
Laitteen asetusten muuttaminen asennuksen jälkeen (huonesäätimeltä/rakennusautomaatiosta)Kyllä
Ei

Muuntojoustava jäähdytysratkaisu

Kaksivaiheinen Easy Klik -asennustapa mahdollistaa muuntojoustavuuden tarpeiden muuttuessa. Suunnitteluvaiheessa tehtyyn konvektorivaraukseen voidaan aluksi asentaa pelkkä asennusrunko liitäntöineen, jolloin käyttöönottovaiheessa vältytään pintojen rikkomiselta.

Vedoton ja tasalämpöinen sisäilman olosuhde

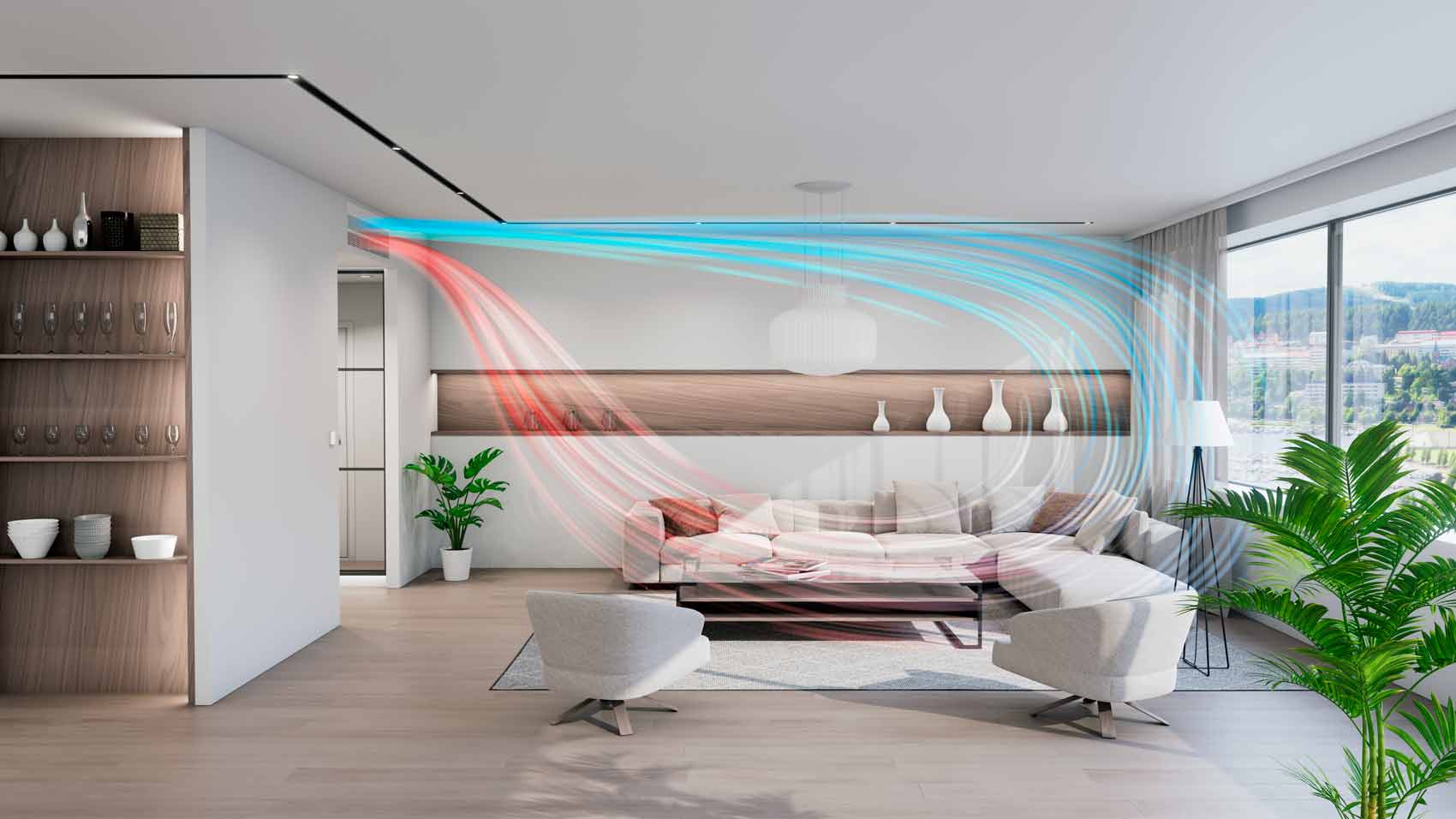

Konvektorin uusi portaaton ilmavirran- ja jäähdytysveden säätö takaavat juuri oikean jäähdytystehon ja aikaansaa tasalämpöisen sisäilman. Olosuhteen tarkkuutta lisäävät ilmavirran säätömahdollisuus sivusuunnassa ja heittopituuden tarkentaminen tilan tarpeen mukaan.

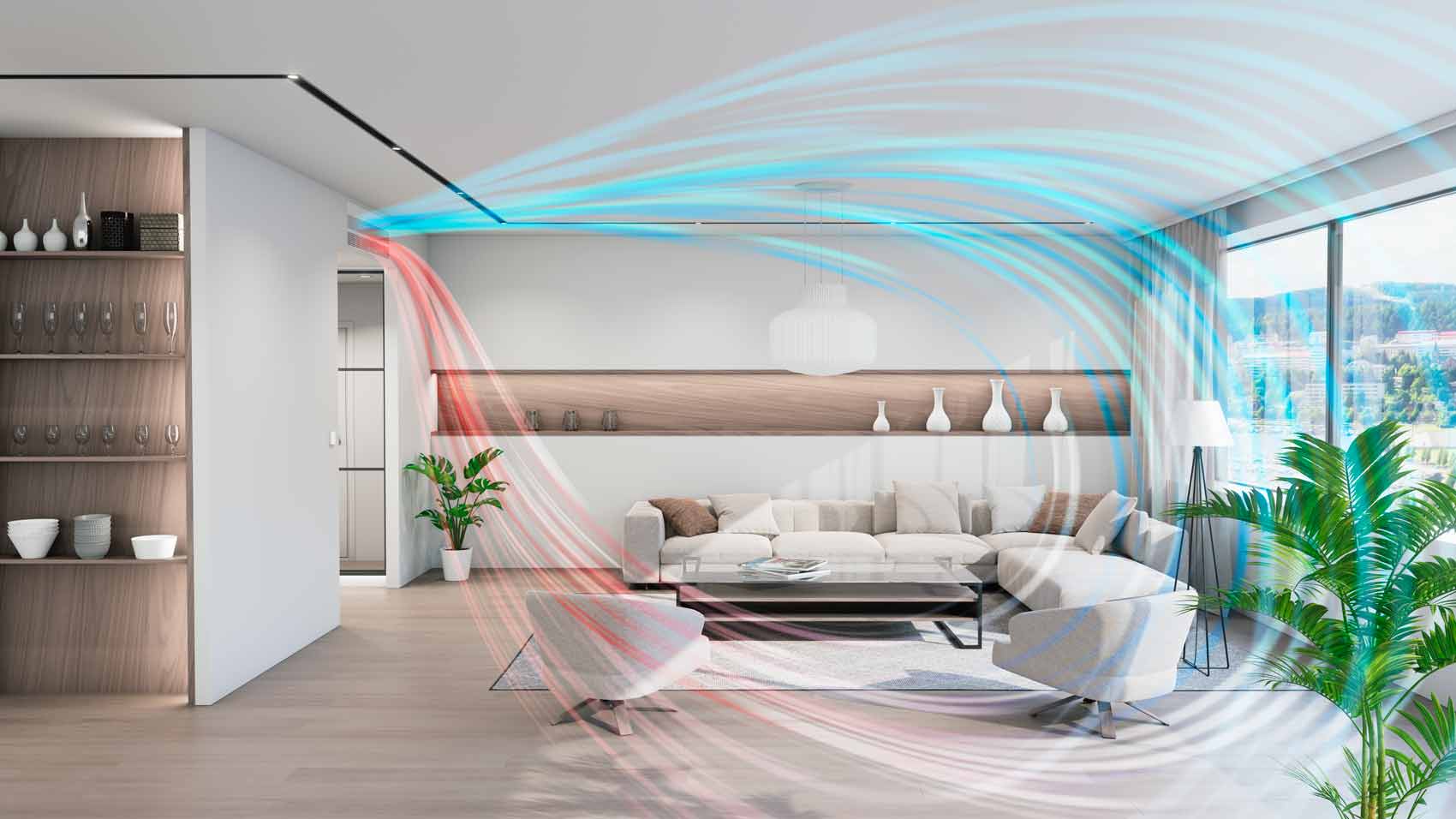

Konvektorista jäähdytetty tai lämmitetty ilma puhalletaan säleikön yläosan kautta huoneeseen ja paluuilma kiertää säleikön alaosasta takaisin laitteeseen. Ilman ohjaaminen kattopintaa pitkin huoneeseen säleikön koko leveydeltä varmistaa vedottoman jäähdytyksen huoneessa.

Kattavat varustevaihtoehdot

  • Tehdasasennetut ja testatut venttiilit
  • Paineriippumaton 2-tie säätöventtiili
  • Kondenssiveden poisto kondenssipumpulla tai vapaalla viemäröinnillä sekä hälytyksellä.
  • Kattavat erillisohjaukset, esim. lämmityksen ja jäähdytyksen yhtäaikaisuuden estäminen.
  • Kattavat erillismittausvaihtoehdot
  • Säleikön erikoisväri

Option-valintaohjelma auttaa laitevalinnoissa

Ohjelma on suunniteltu helpottamaan tuotteiden mitoitusta ja valintaa. Ratkaisun valittuasi ohjelma tarjoaa käyttöösi mittakuvat, sähkökuvat, toimintakaavion ja teknisen valinnan. Option-valintaohjelman käyttö edellyttää rekisteröitymistä. Myönnämme käyttöoikeudet LVI-suunnittelijoille. Voit rekisteröityä käyttäjäksi tästä.



Chiller-plugin

Älykäs objekti ja tekniset tiedot suoraan suunnitelmaan. Option-valintaohjelma integroituu Boxin ja BLOCKn osalta saumattomasti MagiCadiin ja Revitiin Chiller pluginin kautta. Valintaohjelma avautuu pop-upina MagiCadissa tai Revitissä, jolloin voit tehdä tuotevalinnan totuttuun tapaan. Valinnan tehtyäsi plugin tarjoaa oikeat objektit ja suunnitelmaan tarvittavat tekniset tiedot, jotka tarvitset verkoston mitoittamiseen ja tietomallinnukseen.

Voit ladata pluginin tästä linkistä>>

MagiCloud-objektit

Integroimme uudet MagiCloud-objektit suoraan Option-valintaohjelmaan. Objektien latauslinkki löytyy valintaohjelman teknisestä valintaraportista. Huom! valitse valintaa vastaava konekoko MagiCloudin ”Variants” -alasvetovalikosta, esim. BOX 160-2.

  1. Tee haluamasi laitevalinta
  2. Tee raportti
  3. Lataa tekninen valinta (PDF)
  4. Klikkaa valintaohjelmassa olevasta linkista ja pääset suoraan oikeaan MagiCloud-objektiin

Kokonaisuudessaan BIM-kirjasto on käytettävissä myös suoraan MagiCloudista tai suoraan MagiCADistä.

Siirry BIM-kirjastoon tästä>>
