BLOCK free puhallinkonvektori

Ikkunapenkki- tai vapaaseen kattoasennukseen

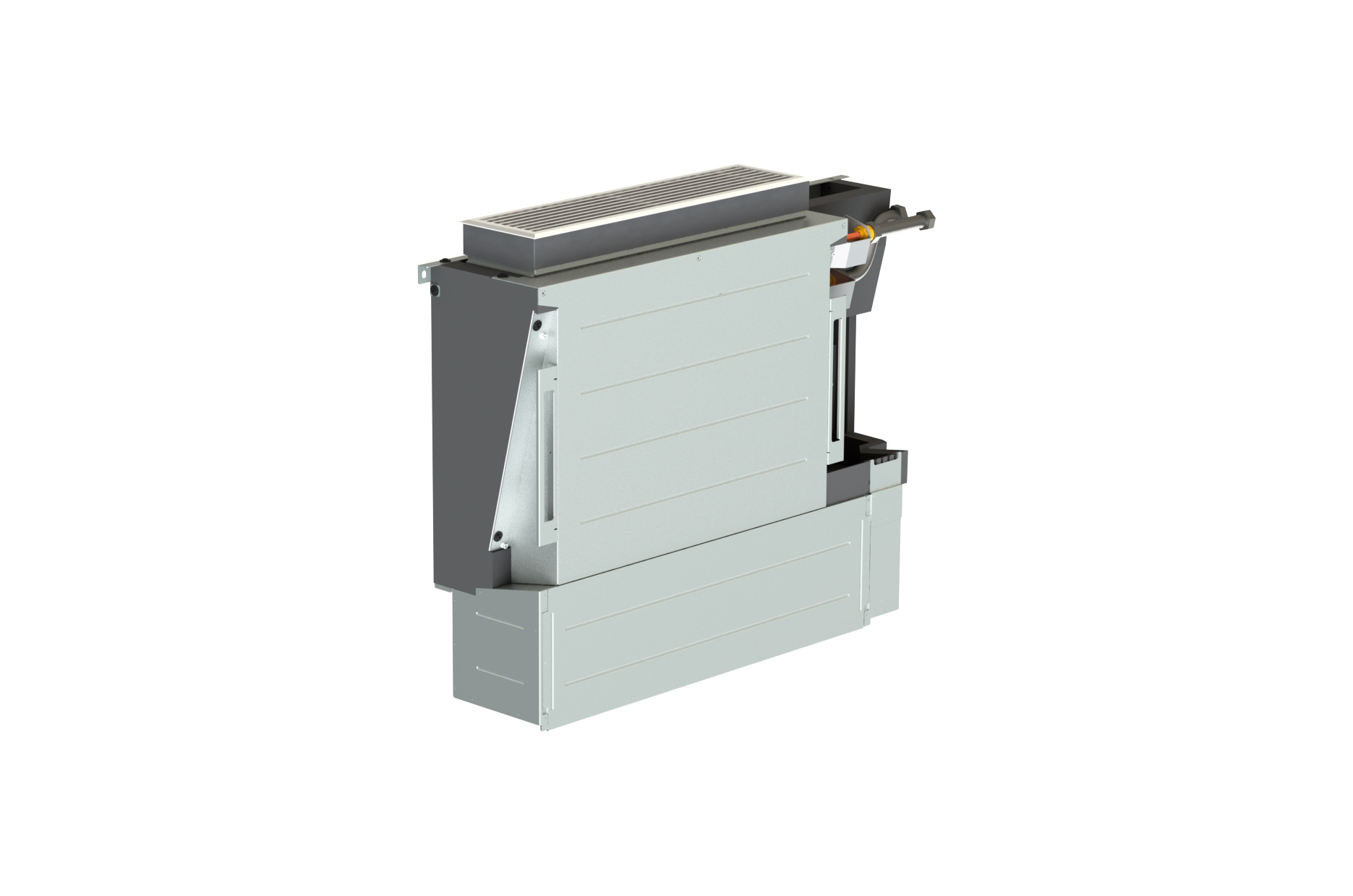

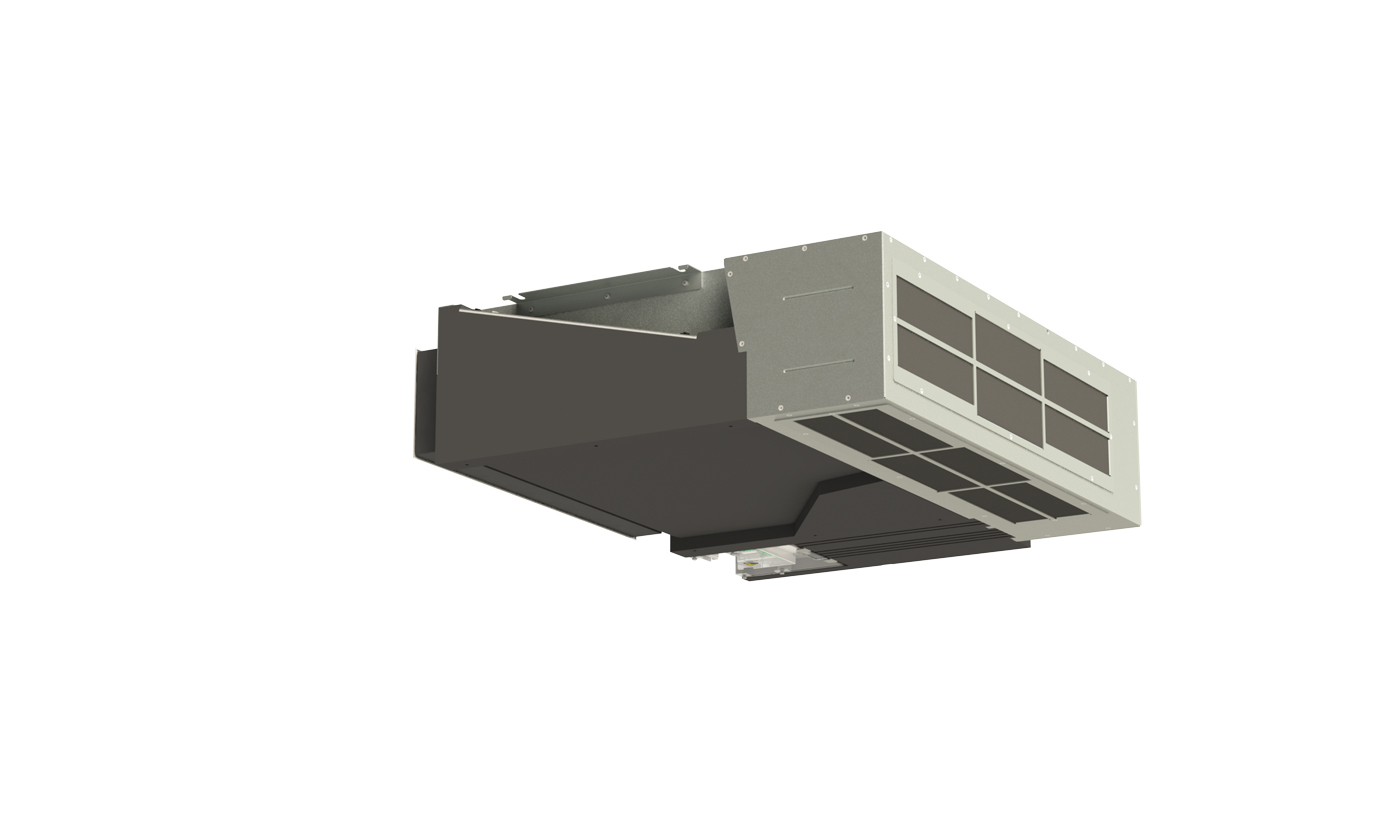

BLOCK free on ikkunapenkkiin tai vapaasti kattoon asennettava puhallinkonvektori. Koneelle tyypillisiä kohteita ovat korjausrakennuskohteet tai kohteet joissa ei ole alakattoa.

Laite on suunniteltu soveltuvan ahtaisiinkin paikkoihin. Se imee 90 asteen kulmasta koneen takaa, mikä takaa riittävän imuilman saannin ja suuren suodatuspinta-alan haastavissakin asennuksissa. Asennusta helpottaa valittavissa olevat eri kokoiset teleskooppikanavat laitteen painepuolelle, jotka tarjoavat pelivaraa ikkunapenkkiasennuksen asennuskorkeuden valinnassa.

Moderni muotoilu

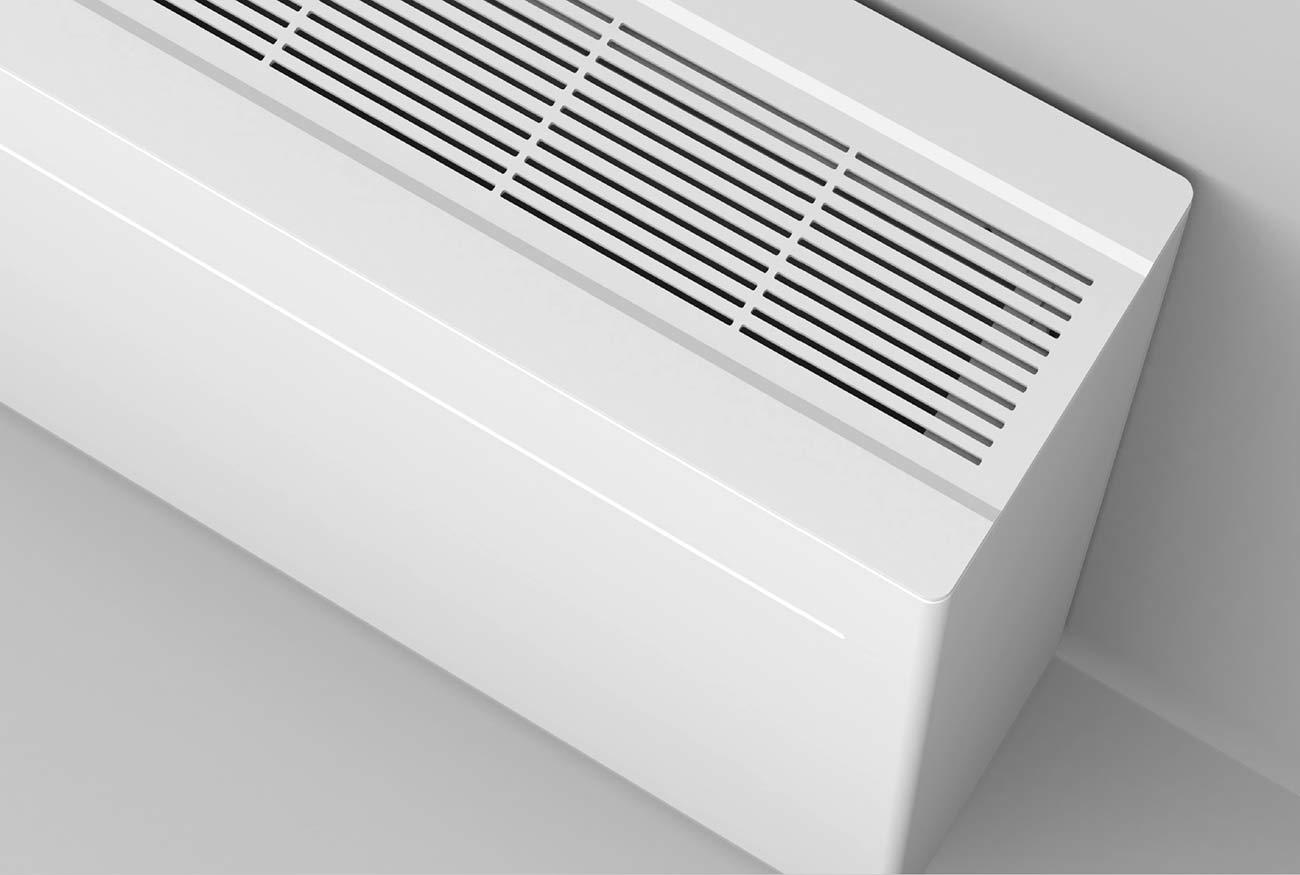

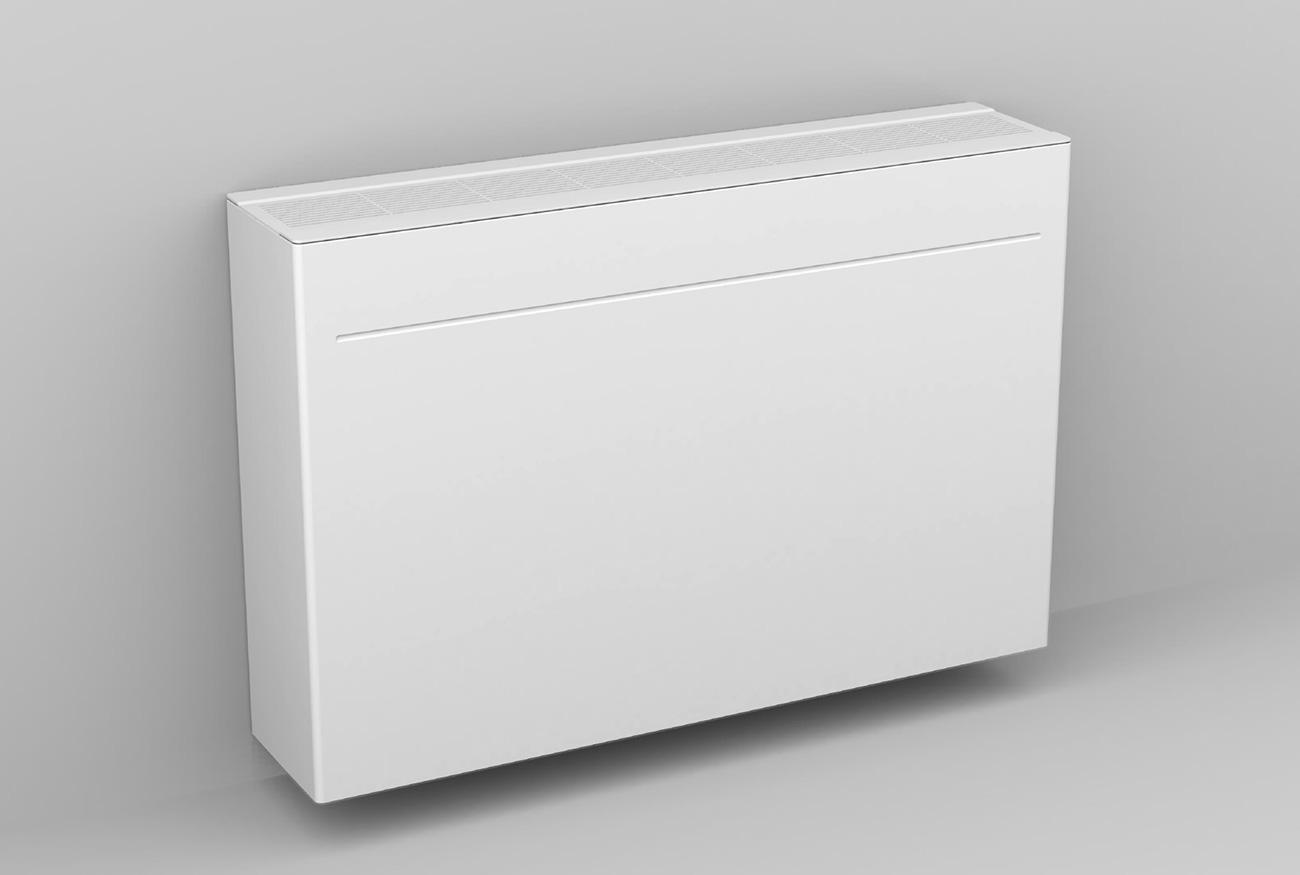

Moderni muotoiltu suojakotelo luo viimeistellyn ilmeen pinta-asennukseen. Suojakuoren värityksen voi valita huoneen arkkitehtuurin mukaan RAL-värikartasta.

Ihanteellinen sisäilma

Puhallinkonvektorit mitoitetaan yksilöidysti jäähdytystarpeen sekä äänitason mukaan. Patterikoko ja reititys määräytyy tehon sekä verkoston lämpötilojen mukaan. Hienosäätö toteutetaan älykkäällä automaatiolla. Näin kohteessa saavutetaan haluttu jäähdytysteho tarkasti ja hiljaisesti. Automaation vaivattomuutta valmiiksi parametroiduilla laitteilla

Automaatio

Chiller puhallinkonvektoreihin ohjelmoidaan kohteen parametrit jo tehtaalla ja laitteet testataan tarkasti ohjelmistotyökalullamme ennen toimitusta työmaalle.

Automaatiota ohjataan seinäsäätimellä, joka yhdistetään konvektoriin automaattisen Start Up Wizard -työkalun avulla. Start Up Wizard konfiguroi seinäsäätimen siihen liitettävän konvektorin parametrien mukaiseksi, jolloin manuaalista konfigurointia kohteessa ei tarvita. Käyttöönottotyökalu takaa nopean ja virheettömän käyttöönoton.

ToimintoVari ProVari
Säädettävä nopeuksinen EC puhallinKylläKyllä
OhjausviestiModbus RTUAnaloginen (0-10V/24V)
SeinäsäätimetVari PROChiller Varitec tai muu analoginen säädin
Ohjaus rakennusautomaatiostaKyllä
Kyllä
Energian kulutuksen seurantaKyllä
Ei
Diagnostiikka (esim. veden lämpötila, puhaltimen toiminta)Kyllä
Ei
Vikahälytykset (huonesäätimelle)Kyllä (valittavissa päällä/pois)
Ei
Vikahälytykset (rakennusautomaatio)Kyllä
Kyllä
Huollon tarpeen seuranta ja ennakkohälytyksetKyllä
Ei
Mukautettava näyttö (huonesäädin)Kyllä
Ei
Laitteen asetusten muuttaminen asennuksen jälkeen (huonesäätimeltä/rakennusautomaatiosta)Kyllä
Ei

Kattavat varustevaihtoehdot

Lisävarusteena laitteeseen on valittavissa tuloilmakanaviston liitos. Tuloilma johdetaan erilliseen kammioon, joka ei ole yhteydessä puhallinkonvektorin toimintaan, näin ollen konvektorin puhallinnopeus ei vaikuta ilmapuolen painehäviöön.

  •     Tehdasasennetut ja testatut venttiilit
  •     Paineriippumaton 2-tie säätöventtiili
  •     Pistotulppajohto nopeaa kytkentää varten
  •     Huonesäädin pikaliittimellä
  •     Kondenssiveden poisto kondenssipumpulla tai vapaalla viemäröinnillä sekä hälytyksellä.
  •     Kattavat erillisohjaukset, esim. lämmityksen ja jäähdytyksen yhtäaikaisuuden estäminen.
  •     Kattavat erillismittausvaihtoehdot
  •     Säleikön erikoisväri

Option-valintaohjelma auttaa laitevalinnoissa

Ohjelma on suunniteltu helpottamaan tuotteiden mitoitusta ja valintaa. Ratkaisun valittuasi ohjelma tarjoaa käyttöösi mittakuvat, sähkökuvat, toimintakaavion ja teknisen valinnan. Option-valintaohjelman käyttö edellyttää rekisteröitymistä. Myönnämme käyttöoikeudet LVI-suunnittelijoille. Voit rekisteröityä käyttäjäksi tästä.





MagiCloud objektit

Integroimme uudet MagiCloud-objektit suoraan Option-valintaohjelmaan. Lisäsimme latauslinkin valintaohjelman tekniseen valintaraporttiin, jonka kautta pääsee suoraan määritystä vastaavaan MagiCloud-objektiin.

Käy tutustumassa integroituun palveluun Option-valintaohjelmassa
1. Tee haluamasi laitevalinta
2. Tee raportti
3. Lataa tekninen valinta (PDF)
4. Klikkaa teknisen valintaraportin alaosassa olevasta linkista suoraan oikeaan MagiCloud-objektiin
